Leistung im Detail

Daten und Fakten:

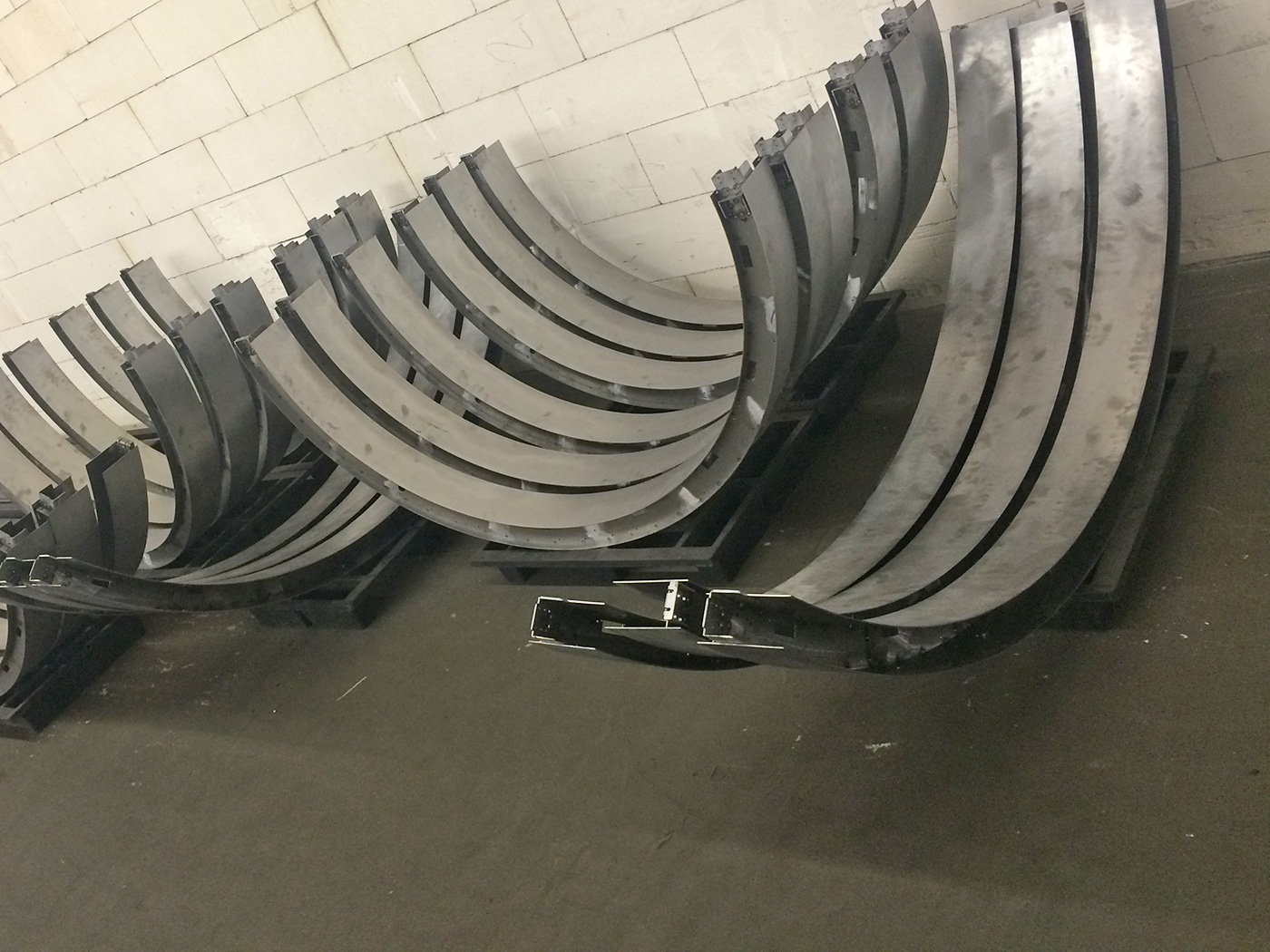

Freies Biegen, Abkanten und Rundbiegen

Die meisten unserer Biegeprozesse werden auf der Biegepresse durchgeführt. In Abhängigkeit von Material, Blechdicke, Bauteillänge und Biegewinkel ist dies bis zu 3m möglich. Gesteuert wird unsere Biegepresse vom CADMAN-P System im Zusammenwirken mit unserem CAD-System.

Für alle Biegeteile benötigen wir von unseren Kunden eine stp-Datei oder können diese auch als Dienstleistung erzeugen. Über die stp-Datei wird durch die CADMAN Software die Abwicklung in der Presse unter Zuhilfenahme der vorhandenen Werkzeuge erzeugt und die dxf-Datei für den Laserprozess abgeleitet. Damit ist der Prozess von Anfang an schlüssig.

Alle anderen Biegemaschinen dienen hauptsächlich zur Unterstützung der handwerklichen Blechbearbeitung im Prototyping oder für Spezialaufgaben.

Technische Angaben

  • Biegepresse/Abkantpresse LVD PPEB 135/80 mit 6-Achsanschlag, 135t Presskraft auf 3m Biegelänge
  • Mechanische Segmentabkantbank Schechtl 1m
  • CNC-Rundbiegemaschine bis 0,7m
  • Elektrische Rundbiegemaschine bis 2,7m
  • Manuelle Rundbiegemaschine bis 60cm
